Эффективность и необходимость установки защитных кожухов из оцинкованной стали для трубопроводов

Введение

Любое современное промышленное предприятие или инфраструктура города неизбежно сталкиваются с необходимостью обеспечивать эффективную передачу теплоносителей по трубопроводам различного назначения — отопления, водоснабжения, транспортировки нефти и газа. Важнейшей задачей становится поддержание стабильности рабочих характеристик трубопроводов и минимизация потерь энергии. Решение этих вопросов заключается в правильном выборе и установке теплоизоляционных материалов и защитных покрытий.

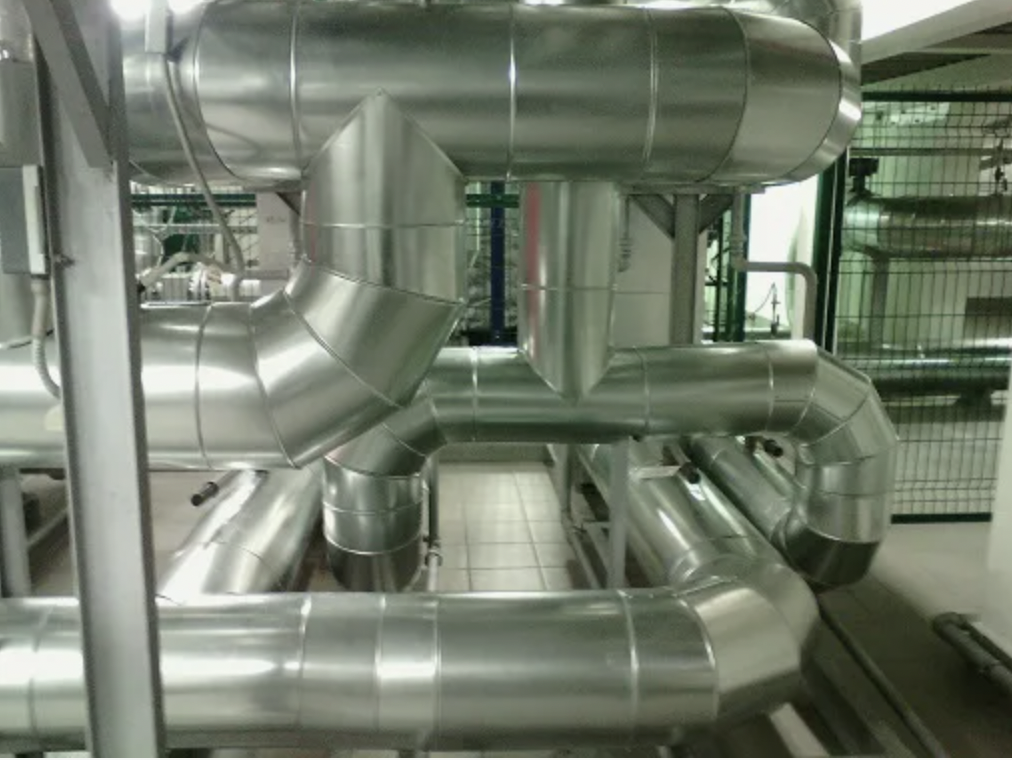

Одной из наиболее распространенных и эффективных мер по защите трубопроводов является использование металлических защитных кожухов («окожушек»), изготовленных из высокопрочной оцинкованной стали. Такие защитные покрытия обладают целым рядом преимуществ, основными из которых являются высокая стойкость к механическим повреждениям, влаге и атмосферным осадкам, способность защищать теплоизоляцию от разрушительных факторов внешней среды.

Цель настоящей статьи — рассмотреть особенности производства защитных кожухов из оцинкованной стали, описать их назначение и значение, а также представить расчет потерь тепла при наличии и отсутствии защитных покрытий.

Назначение и конструкция защитных кожухов

Металлические защитные кожухи представляют собой покрытие, которое устанавливается поверх слоя теплоизоляции, обернутого вокруг трубы. Основной функцией таких кожухов является защита изоляционного материала от негативного влияния внешних факторов, таких как механические повреждения, воздействие влаги, ультрафиолета и кислотно-щелочных сред.

Основные достоинства металлических защитных кожухов включают:

Механическую защиту теплоизоляции от ударов, царапин и износа;
Герметизацию теплоизоляционного слоя, препятствующую проникновению воды и образованию конденсата;
Увеличение срока службы теплоизоляционного материала путем уменьшения воздействия атмосферных явлений;
Простоту монтажа и замены отдельных сегментов конструкции;
Длительную сохранность привлекательного внешнего вида и сохранение целостности структуры покрытия.

Производится такая продукция преимущественно из тонколистовой оцинкованной стали толщиной от 0,5 до 1 мм. Цинкование придает стальной поверхности дополнительные антикоррозионные свойства, позволяя продлить срок службы самой оболочки и уменьшить потребность в ремонте и замене поврежденных участков.

Причины появления дефектов и важность правильной защиты трубопроводов

Основной причиной повреждения трубопроводов, связанных с потерями тепла и увеличением риска аварийных ситуаций, является недостаточный уровень защиты изоляционного слоя. Особенно опасны следующие ситуации:

Повреждение наружного защитного покрытия приводит к быстрому разрушению внутреннего слоя изоляции вследствие попадания влаги и образования плесени, грибка и льда внутри утеплителя.
Нарушение герметичности увеличивает расход топлива и электроэнергии, необходимых для поддержания оптимальной температуры теплоносителя.
Ухудшается работоспособность системы отопления, возрастает риск выхода из строя дорогостоящего оборудования.

Именно поэтому правильный выбор материалов и соблюдение технологии монтажа имеют решающее значение для успешной эксплуатации трубопроводов любого назначения.

Расчеты теплопотерь при применении защитных кожухов

Рассмотрим конкретные расчеты, демонстрирующие значительную разницу в величине теплопотерь при наличии и отсутствии защитной оболочки из оцинкованной стали.

Представим ситуацию, когда имеется труба диаметром 10 дюймов (D = 25 см), транспортирующая горячую воду с температурой теплоносителя Т₁ = +70 °C, расположенная на открытом воздухе при средне-зимних температурах воздуха Т₂ = −10 °C. Длина исследуемого участка составляет L = 10 метров.

Вариант №1: Труба без теплоизоляции и защитной оболочки

Без какого-либо утепления и защиты теплопередача проходит непосредственно через стенку трубы, сделанной из углеродистой стали (коэффициент теплопроводности λ₀ = 50 Вт/(м∙°C)).

Общая поверхность нагрева трубы вычисляется следующим образом:

S=π×D×L=3.14×0.25 м×10 м=7.85 м2S=π×D×L=3.14×0.25м×10м=7.85м2

Средний коэффициент теплопередачи (учитывая исключительно толщину стенки трубы δ = 3 мм):

k=λδ=500.003=16667 Вт/(м2∙°C)k=δλ=0.00350=16667Вт/(м2∙°C)

Потери тепла определяются выражением:

Q=k×S×ΔT=16667×7.85×(70+10)=1 066 667 ВтQ=k×S×ΔT=16667×7.85×(70+10)=1066667Вт

За зимний период (около 5 месяцев или 4000 часов):

E=Q×t=1 066 667×4000=4 266 668 000 Дж≈1 185 185 кВт∙чE=Q×t=1066667×4000=4266668000Дж≈1185185кВт∙ч

Стоимость энергии при среднем тарифе на электроэнергию 5 рублей за кВт∙ч составит:

C=E×r=1 185 185×5=5 925 925 рублейC=E×r=1185185×5=5925925рублей

Вариант №2: Труба с теплоизоляцией и защитной оболочкой

Теперь предположим, что та же самая труба оснащена слоем минеральной ваты толщиной 50 мм (λ₁ = 0.045 Вт/(м∙°C)) и закрыта защитной оболочкой из оцинкованной стали толщиной 0.5 мм (λ₂ = 50 Вт/(м∙°C)). Площадь контакта практически остается прежней.

Вычислим суммарное термическое сопротивление слоя теплоизоляции и защитной оболочки:

Термоизоляционное сопротивление минеральной ваты:

R1=dλ1=0.050.045=1.11 K/WR1=λ1d=0.0450.05=1.11K/W

Термальное сопротивление защитной оболочки:

R2=hλ2=0.000550=0.00001 K/WR2=λ2h=500.0005=0.00001K/W

Общее сопротивление:

R=R1+R2=1.11+0.00001=1.11001 K/WR=R1+R2=1.11+0.00001=1.11001K/W

Коэффициент теплопередачи:

k′=1R=11.11001=0.9 Вт/(м2∙°C)k′=R1=1.110011=0.9Вт/(м2∙°C)

Потери тепла теперь равны:

Q′=k′×S×ΔT=0.9×7.85×(70+10)=571.35 ВтQ′=k′×S×ΔT=0.9×7.85×(70+10)=571.35Вт

Годовая потеря тепла за аналогичный промежуток времени:

E′=Q′×t=571.35×4000=2 285 400 Дж≈634.83 кВт∙чE′=Q′×t=571.35×4000=2285400Дж≈634.83кВт∙ч

Соответственно, общая стоимость потребления энергии уменьшится до:

C′=E′×r=634.83×5=3174.15 рублейC′=E′×r=634.83×5=3174.15рублей

Экономический эффект от использования теплоизоляции и защитной оболочки достигает:

ΔC=C−C′=5 925 925−3174.15=5 922 750.85 рублейΔC=C−C′=5925925−3174.15=5922750.85рублей

Такой экономический эффект наглядно демонстрирует огромную выгоду от правильного подхода к выбору материалов и монтажу теплоизоляции с защитной оболочкой.

Технология производства защитных кожухов

Процесс изготовления металлических защитных кожухов состоит из нескольких основных этапов:

Проектирование и подготовка технической документации: определение размеров и формы кожуха, требуемой толщины металла и способа соединения панелей.
Раскрой и формирование полос из оцинкованного листа: разматывание рулонов, нарезка полос нужной ширины и длины, учет размера радиуса трубы и плотности прилегания покрытия.
Фальцовка и профилирование: создание замковых соединений, сгибание краев панелей для придания необходимой жесткости и формования желобчатых поверхностей для улучшения сцепления с изоляцией.
Сборка и соединение панелей: фиксация фрагментов оболочки специальными элементами крепления, такими как заклепки или саморезы, в зависимости от условий эксплуатации и пожеланий заказчика.
Покрытие защитными материалами: окраска специальной краской или нанесение антикоррозионных покрытий для увеличения срока службы изделия.

Современное оборудование позволяет автоматизировать большинство операций, повышая точность и скорость изготовления качественных защитных кожухов, адаптированных к любым условиям эксплуатации.

Экономическая выгода и практическое применение

Установлено, что правильное использование защитных кожухов из оцинкованной стали способно сократить затраты на обогрев зданий и инфраструктуру, поддерживая оптимальный микроклимат и стабильность работы всех технических устройств. Применение качественных защитных покровов улучшает общую безопасность эксплуатации трубопроводных систем, предупреждает возникновение чрезвычайных ситуаций и уменьшает нагрузку на персонал, обслуживающий систему отопления.

Преимущества, полученные от правильно установленной системы теплоизоляции и защитных кожухов, включают:

Сокращение общих теплопотерь, что ведет к существенной экономии денежных средств на оплату энергоносителей.
Уменьшение рисков протечек и разрушения трубопроводов вследствие механического повреждения изоляции.
Продление срока службы трубопроводов и снижение частоты ремонтов и профилактических мероприятий.
Улучшение общей привлекательности внешнего облика зданий и территории.

Благодаря своим уникальным свойствам и высоким показателям производительности современные металлические защитные кожухи находят широкое применение в коммунальном хозяйстве городов, нефтегазовом секторе, химической промышленности и строительстве.

Заключение

Металлические защитные кожухи из оцинкованной стали играют ключевую роль в сохранении работоспособности и повышении энергоэффективности трубопроводов различного назначения. Правильно выбранные и грамотно установленные защитные покрытия способны значительно снизить потери тепла, предотвратить преждевременное разрушение теплоизоляции и свести к минимуму негативное воздействие окружающей среды.

Приведенный расчет ясно показал, что применение качественной теплоизоляции совместно с металлическими защитными кожухами из оцинкованной стали приносит ощутимую финансовую выгоду, увеличивая срок службы системы и уменьшая финансовые риски, связанные с выходом оборудования из строя.

Поэтому важно уделить серьезное внимание вопросам проектирования, подбора материалов и качественного монтажа защитных покрытий, учитывая экономические выгоды и долгосрочные последствия неправильных решений в области энергосбережения и безопасной эксплуатации инженерных коммуникаций.
